12um 640x512 USB आउटपुट कॉम्पैक्ट आकार थर्मल मॉड्यूल
|
मॉडल संख्या |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
थर्मल मॉड्यूल |
||||
|
छवि संवेदक |
वोक्स अनियंत्रित फोकल प्लेन सरणियाँ |
|||
|
अधिकतम। संकल्प |
640 × 512 |
|||
|
फ्रेम रेट |
समायोज्य, 6Hz से 30Hz |
|||
|
पिक्सेल अंतराल |
12μM |
|||
|
प्रतिक्रिया वेवबैंड |
8μM से 14μM |
|||
|
जाल |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|||
|
लेंस (फोकल लंबाई) |
9.1 मिमी |
15 मिमी |
19 मिमी |
25 मिमी |
|
एफ संख्या |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3mrad |
0.8MRAD |
0.6mrad |
0.48MRAD |
|
दृश्य क्षेत्र (एच × वी) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
मिन। ध्यान केंद्रित दूरी |
2m |
5m |
7m |
8m |
|
तापमान माप |
||||
|
तापमान की रेंज |
- 20 ° C ~+150 ° C और 100 ° C ~ 550 ° C |
|||
|
तापमान सटीकता |
परिवेश के तापमान पर अधिकतम (± 2 ° C, ± 2%) 25 ° C और 0 ° C से ऊपर ऑब्जेक्ट तापमान |
|||
|
तापमान दूरी (0.65 × 0.65 मीटर के आधार पर) |
10 मीटर (सबसे दूर) |
15 मीटर (सबसे दूर) |
20 मीटर (सबसे दूर) |
25 मीटर (सबसे दूर) |
|
थर्मोग्राफी नियम |
3 तापमान माप नियम प्रकार, 21 नियम (10 अंक, 10 क्षेत्र, और 1 लाइन) |
|||
|
आंकड़ा आउटपुट |
16 बिट तापमान डेटा |
|||
|
छवि प्रदर्शन |
||||
|
विपरीत समायोजन |
हाँ |
|||
|
चमक समायोजन |
हाँ |
|||
|
रंग-पत्र |
रंग समायोज्य, डिफ़ॉल्ट सफेद गर्म के 15 पैलेट |
|||
|
एफएफसी (फ्लैट फील्ड सुधार) मोड |
ऑटो, मैनुअल, बाहरी सुधार |
|||
|
डीडीई |
हाँ |
|||
|
सामान्य |
||||
|
हार्डवेयर इंटरफ़ेस |
USB2.0 FPC |
|||
|
शक्ति |
डीसी 5 वी ± 5% |
|||
|
बिजली की खपत |
≤0.55w |
≤0.55w |
≤0.55w |
≤0.65w |
|
कंपन और झटका |
कंपन: साइनसोइडल कंपन, 20 मीटर/सेकंड,, 3 - अक्ष शॉक: हाफ साइन वेव, 30 ग्राम/11 एमएस, 3 - एक्सिस 6 - रास्ता |
|||
|

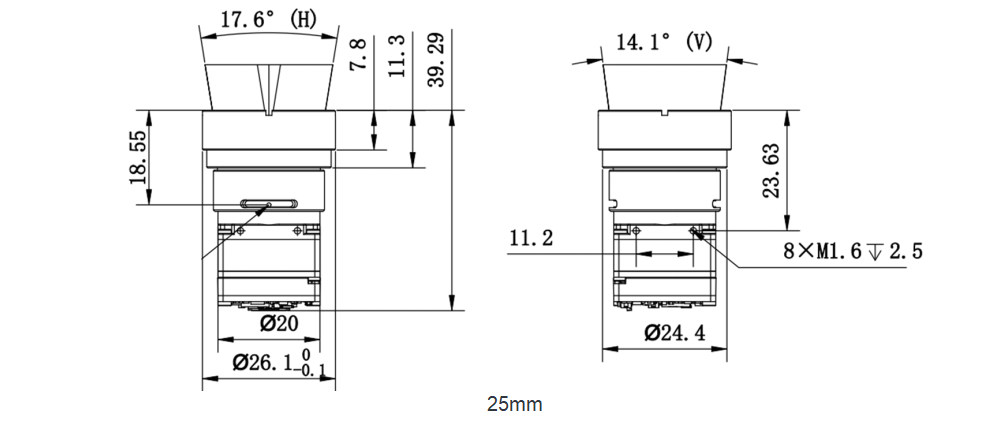

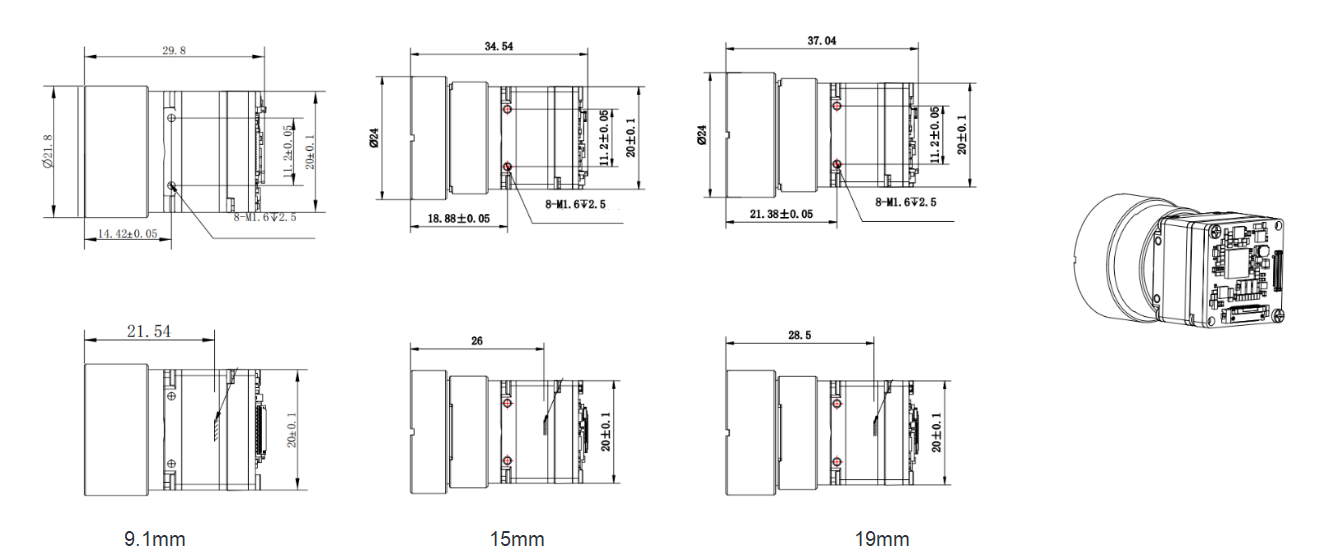

आयाम (मिमी) |
29.8*20*20 मिमी |
34.54*20*20 मिमी |
37.04*20*20 मिमी |
39.29*20*20 मिमी |
|
वज़न |
≤22g |
≤28g |
≤32g |
≤33g |
|
कार्य -तापमान |
- 40 ° C ~ 70 ° C |
|||
