30~180mm(30~120mm) मोटराइज्ड लेंस के साथ 640x512 थर्मल नेटवर्क कैमरा मॉड्यूल
|
मॉडल |
एसजी-TCM06N2-एम30180 |
एसजी-TCM06N2-एम30120 |
|
|
सेंसर |
छवि संवेदक |
अनकूल्ड VOx माइक्रोबोलोमीटर |
|
|
संकल्प |
640×512 |
||
|
फ़्रेम दर |
50 हर्ट्ज |
||
|
पिक्सेल पिच |
12μm |
||
|
स्पेक्ट्रल रेंज |
8~14μm |
||
|
नेटडी |
≤40mK@25°C, F#1.0 |
||
|
लेंस |
कोटिंग |
डीएलसी |
|
|
फोकल लंबाई |
30~180मिमी |
30~120मिमी |
|
|
लेंस प्रकार |
मोटर चालित |
मोटर चालित |
|
|
ऑप्टिकल ज़ूम |
6x |
4x |
|
|
डिजिटल ज़ूम |
8x |
8x |
|
|
एफ मान |
एफ1.0~एफ1.4 |
एफ1.0~एफ1.4 |
|
|
FOV |
14.59°×11.69°~2.44°×1.96° |
14.59°×11.69°~3.67°×2.93° |
|
|
वीडियो |
संपीड़न |
एच.265/एच.264/एच.264एच/एच.264बी/एमजेपीईजी |
|
|
ऑडियो संपीड़न |
एएसी/एमपी2एल2 |
||
|
स्नैपशॉट |
जेपीईजी |
||
|
संकल्प |
मुख्य स्ट्रीम: 50एफपीएस@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
वीडियो बिट दर |
4kbps~65Mbps |
||
|
नेटवर्क |
नेटवर्क प्रोटोकॉल |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, बोनजौर |
|
|
एपीआई |
ओएनवीआईएफ, HTTP एपीआई, एसडीके, जीबी28181 |
||
|
नेटवर्क सुरक्षा |
उपयोगकर्ता प्रमाणीकरण, आईपी/मैक फ़िल्टरिंग, HTTPS एन्क्रिप्शन, IEEE 802.1X नेटवर्क एक्सेस कंट्रोल |
||
|
वेब ब्राउज़र |
IE, एज, फ़ायरफ़ॉक्स, क्रोम |
||
|
उपयोगकर्ता |
20 उपयोगकर्ताओं तक, 2 स्तर: प्रशासक, उपयोगकर्ता |
||
|
भंडारण |
माइक्रो एसडी/एसडीएचसी/एसडीएक्ससी कार्ड (1टीबी तक) एज स्टोरेज, एफ़टीपी, एनएएस |
||
|
मल्टीकास्ट |
समर्थन |
||
|
बुद्धि |
परिधि संरक्षण |
ट्रिपवायर, क्रॉस फेंस डिटेक्शन, घुसपैठ |
|
|
व्यवहार विश्लेषण |
परित्यक्त वस्तु, वस्तु हटाना, तेजी से आगे बढ़ना, भीड़ का पता लगाना, आवारागर्दी का पता लगाना, पार्किंग का पता लगाना |
||
|
घटनाएँ |
मोशन डिटेक्शन, वीडियो रोड़ा, दृश्य परिवर्तन, ऑडियो डिटेक्शन, नेटवर्क डिस्कनेक्ट, आईपी संघर्ष, अवैध पहुंच, भंडारण विसंगति |
||
|
आग का पता लगाना |
समर्थन |
||
|
इंटरफ़ेस |
ईथरनेट |
4PIN ईथरनेट पोर्ट, 10M/100M स्व-अनुकूलन |
|
|
अलार्म अंदर/बाहर |
1/1 |
||
|
ऑडियो इन/आउट |
1/1 |
||
|
नियंत्रण इंटरफ़ेस |
1x TTL 3.3V (VISCA प्रोटोकॉल), 1x RS485 (पेल्को प्रोटोकॉल) (TTL 3.3V वैकल्पिक) |
||
|
वीडियो आउटपुट |
नेटवर्क और सीवीबीएस |
||
|
छद्म रंग |
व्हाइट हॉट, ब्लैक हॉट, फ्यूज़न, आयरन रेड, आदि 20 विकल्प |
||
|
फोकस मोड |
ऑटो/मैन्युअल/एक पुश एएफ |
||
|
एफएफसी मोड |
ऑटो/मैन्युअल |
||
|
छवि सेटिंग |
चमक, कंट्रास्ट, कुशाग्रता, और अस्थायी शोर में कमी |
||
|
ओएसडी |
समर्थन |
||
|
पलटें |
समर्थन |
||
|
दर्पण |
समर्थन |
||
|
विद्युत आपूर्ति |
डीसी 12वी, 1ए |
||
|
विशिष्ट बिजली की खपत |
2.5W |
||
|
अधिकतम बिजली की खपत |
7.3W |
7.1W |
|
|
संचालन की स्थितियाँ |
-30°C~+60°C/20% से 80%RH |
||
|
भंडारण की स्थिति |
-40°C~+70°C/20% से 95%आरएच |
||
|
पहला लेंस सुरक्षा स्तर |
आईपी67 |
||
|

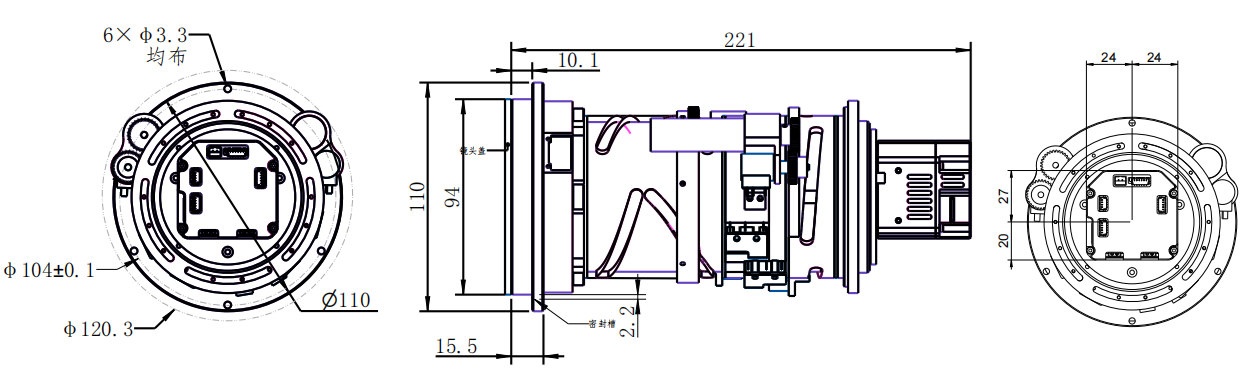

आयाम (L*W*H) |
Φ155*295मिमी |
Φ110*221मिमी (निकला हुआ किनारा) Φ120*221मिमी (अधिकतम प्रक्षेपण) |
|
|
वज़न |
लगभग। 3.2 किग्रा (लेंस कैप सहित) |
लगभग. 1.72 किग्रा (लेंस कैप सहित) |
|
डीआरआई दूरी
लक्ष्य: मानव का आकार 1.8m×0.5m है (महत्वपूर्ण आकार 0.75m है), वाहन का आकार 1.4m×4.0m है (महत्वपूर्ण आकार 2.3m है); आग का आकार 0.13m×0.13m है (महत्वपूर्ण आकार 0.13m है)।
लक्ष्य का पता लगाने, पहचानने और पहचानने की दूरियों की गणना जॉनसन के मानदंड के अनुसार की जाती है।
जांच, पहचान और पहचान की अनुशंसित दूरियां इस प्रकार हैं:
|
लेंस |
Detect |
Rपहचानो |
पहचानेंy |
||||||
|
वाहन |
मानव |
आग |
वाहन |
मानव |
आग |
वाहन |
मानव |
आग |
|
|
30 मिमी |
3833 मीटर (12575 फीट) |
1250 मीटर (4101 फीट) |
217मी (712 फीट) |
958मी (3143फीट) |
313 मीटर (1027 फीट) |
54मी (177 फीट) |
479 मीटर (1572 फीट) |
156 मीटर (512 फीट) |
27मी (89 फीट) |
|
120 मिमी |
15333 मीटर (50305 फीट) |
5000 मीटर (16404 फीट) |
607मी (1991 फीट) |
3833 मीटर (12575 फीट) |
1250 मीटर (4101 फीट) |
152मी (499 फीट) |
1917 मीटर (6289 फीट) |
625 मीटर (2021 फीट) |
76मी (249 फीट) |
|
180 मिमी |
23000 मीटर (75459 फीट) |
7500 मीटर (24606 फीट) |
910मी (2985 फीट) |
5750 मीटर (18865 फीट) |
1875मी (6152फीट) |
227मी (744 फीट) |
2875 मी (9432 फीट) |
938 मीटर (3077 फीट) |
113मी (371 फीट) |
