12μM 256 × 192 USB आउटपुट कॉम्पैक्ट आकार थर्मल मॉड्यूल

मॉडल संख्या

SG - HTM02U2 - T9

SG - HTM02U2 - T15

थर्मल मॉड्यूल

छवि संवेदक

वोक्स अनियंत्रित फोकल प्लेन सरणियाँ

अधिकतम। संकल्प

256 × 192

फ्रेम रेट

समायोज्य, 25Hz से 50 हर्ट्ज

पिक्सेल अंतराल

12μM

प्रतिक्रिया वेवबैंड

8μM से 14μM

जाल

≤ 40mk (@ 25 ° C), f# = 1.0

लेंस (फोकल लंबाई)

9.7 मिमी

15.4 मिमी

एफ संख्या

F1.0

F1.0

Ifov

1.2MRAD

0.8MRAD

दृश्य क्षेत्र (एच × वी)

18.1 ° × 13.6 °

11.4 ° × 8.6 °

मिन। ध्यान केंद्रित दूरी

2m

5m

तापमान माप

तापमान की रेंज

- 20 ° C ~+150 ° C और 100 ° C ~ 550 ° C

तापमान सटीकता

परिवेश के तापमान पर अधिकतम (± 2 ° C, ± 2%) 25 ° C और 0 ° C से ऊपर ऑब्जेक्ट तापमान

तापमान दूरी

(0.65 × 0.65 मीटर के आधार पर)

10 मीटर (सबसे दूर)

15 मीटर (सबसे दूर)

थर्मोग्राफी नियम

3 तापमान माप नियम प्रकार, 21 नियम (10 अंक, 10 क्षेत्र, और 1 लाइन)

आंकड़ा आउटपुट

16 बिट तापमान डेटा

छवि प्रदर्शन

विपरीत समायोजन

हाँ

चमक समायोजन

हाँ

रंग-पत्र

रंग समायोज्य, डिफ़ॉल्ट सफेद गर्म के 15 पैलेट

एफएफसी (फ्लैट फील्ड सुधार) मोड

ऑटो, मैनुअल, बाहरी सुधार

डीडीई

हाँ

सामान्य

हार्डवेयर इंटरफ़ेस

USB2.0 FPC

शक्ति

डीसी 5 वी ± 5%

बिजली की खपत

≤0.5w

कंपन और झटका

कंपन: साइनसोइडल कंपन, 20 मीटर/सेकंड,, 3 - अक्ष

शॉक: हाफ साइन वेव, 30 ग्राम/11 एमएस, 3 - एक्सिस 6 - रास्ता

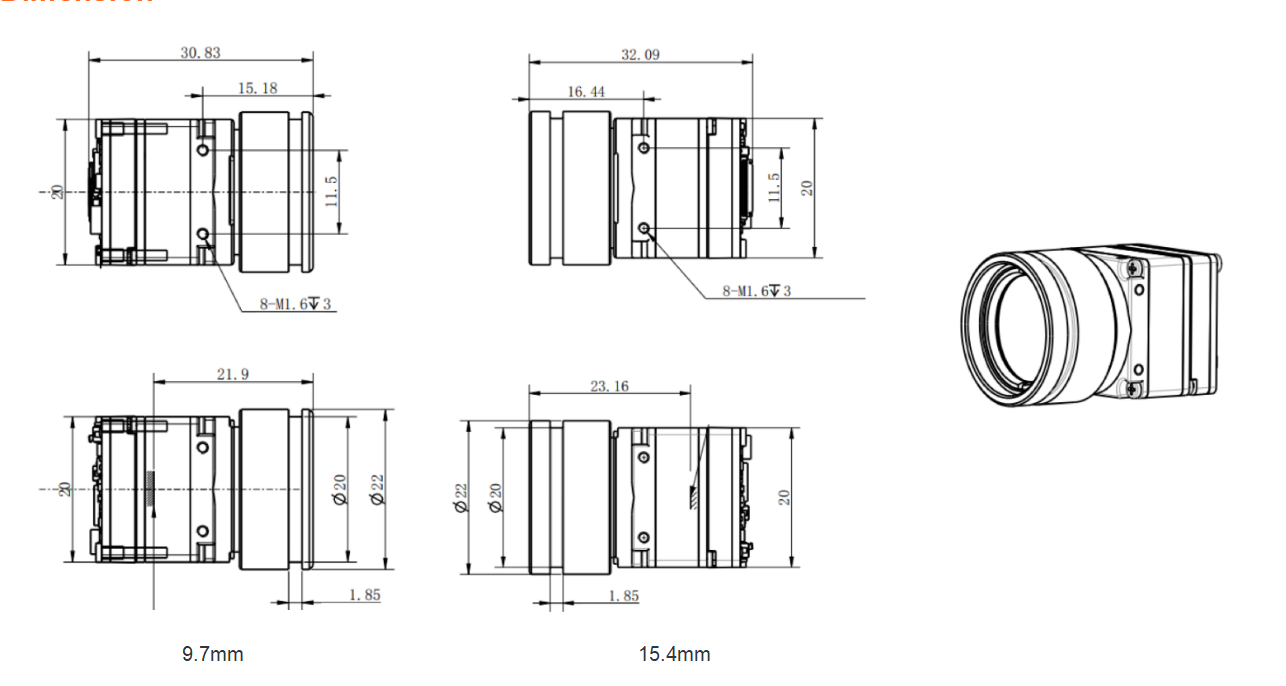

आयाम

30.83 मिमी*20 मिमी*20 मिमी

32.09 मिमी*20 मिमी*20 मिमी

वज़न

≤20g

≤22g

कार्य -तापमान

- 40 ° C ~ 60 ° C
