विनिर्देश
| नमूना | एसजी-SWZ12ND2-17510 | एसजी-SWZ06ND2-17510 | |
| सेंसर | छवि संवेदक | 1/2″ Sony IngaAs ग्लोबल शटर SWIR सेंसर IMX990 | 1/4″ Sony IngaAs ग्लोबल शटर SWIR सेंसर IMX991 |
| प्रभावी पिक्सेल | लगभग।1.34 एमपी | लगभग।0.34 एमपी | |
| पिक्सेल आकार | 5सुक्ष्ममापी | ||
| लेंस | प्रतिक्रिया तरंग दैर्ध्य | 1000 ~ 1700 एनएम | |
| आईसीआर | सपोर्ट 2 मोड: वाइड बैंड: 1000~1700nmनैरो बैंड: 1450~1700nm | ||
| फोकल लम्बाई | 17 मिमी ~ 510 मिमी, 30x ऑप्टिकल ज़ूम | ||
| छेद | F2.8 ~ F5.5 | ||
| देखने के क्षेत्र | एच: 21.3 डिग्री ~ 0.71 डिग्री, वी: 17.1 डिग्री ~ 0.57 डिग्री, डी: 27.1 डिग्री ~ 0.92 डिग्री | एच: 11.6 डिग्री ~ 0.37 डिग्री, वी: 9.3 डिग्री ~ 0.3 डिग्री, डी: 14.8 डिग्री ~ 0.47 डिग्री | |
| क्लोज फोकस डिस्टेंस | 1m~10m (चौड़ा~टेली) | ||
| ज़ूम स्पीड | लगभग।7s (ऑप्टिकल वाइड~टेली) | ||
| वीडियो | दबाव | एच.265/एच.264/एच.264एच/एमजेपीईजी | |
| संकल्प | 25/30/50/60fps@1280×1024 | 25/30/50/60fps@640×512 | |
| वीडियो बिट दर | 32kbps ~ 16Mbps | ||
| ऑडियो | एएसी/MP2L2 | ||
| एलवीडीएस वीडियो | 25/30/50/60fps@2MP (1920×1080) | ||
| नेटवर्क | भंडारण | टीएफ कार्ड (256 जीबी), एफटीपी, एनएएस | |
| नेटवर्क प्रोटोकॉल | ओन्विफ, एचटीटीपी, एचटीटीपीएस, आईपीवी4, आईपीवी6, आरटीएसपी, डीडीएनएस, आरटीपी, टीसीपी, यूडीपी | ||
| मल्टीकास्ट | सहायता | ||
| फ़र्मवेयर अपग्रेड (LVDS) | केवल फर्मवेयर को नेटवर्क पोर्ट के माध्यम से अपग्रेड कर सकते हैं | ||
| सामान्य घटनाएँ | गति, छेड़छाड़, एसडी कार्ड, नेटवर्क | ||
| आईवीएस | ट्रिपवायर, क्रॉस फेंस डिटेक्शन, घुसपैठ, परित्यक्त वस्तु, फास्ट-मूविंग, पार्किंग डिटेक्शन, क्राउड गैदरिंग एस्टीमेशन, मिसिंग ऑब्जेक्ट, लोइटरिंग डिटेक्शन। | ||
| शोर में कमी | 2डी/3डी | ||
| एक्सपोजर मोड | मैनुअल, ऑटो, एपर्चर प्राथमिकता, शटर प्राथमिकता | ||
| जोख़िम प्रतिपूर्ति | सहायता | ||
| शटर गति | 1/1 ~ 1/30000 | ||
| संकेन्द्रित विधि | ऑटो/मैनुअल/सेमी ऑटो | ||
| इलेक्ट्रॉनिक डिफॉग | सहायता | ||
| गर्मी धुंध में कमी | सहायता | ||
| पलटना | सहायता | ||
| ई है | सहायता | ||
| डिजिटल ज़ूम | 16x | ||
| बाहरी नियंत्रण | टीटीएल | ||
| इंटरफेस | 4pin ईथरनेट पोर्ट, 6pin सीरियल और पावर पोर्ट, 5pin ऑडियो पोर्ट। 30pin LVDS | ||
| संचार प्रोटोकॉल | सोनी विस्का, प्लेको डी/पी | ||
| परिचालन की स्थिति | -30 ~ + 60 डिग्री सेल्सियस / 20% ~ 80% आरएच | ||
| जमा करने की अवस्था | -40~+70°C/20%~95%RH | ||
| बिजली की आपूर्ति | डीसी 12 वी | ||
| बिजली की खपत (टीबीडी) | औसत: 6W;अधिकतम: 11W | ||

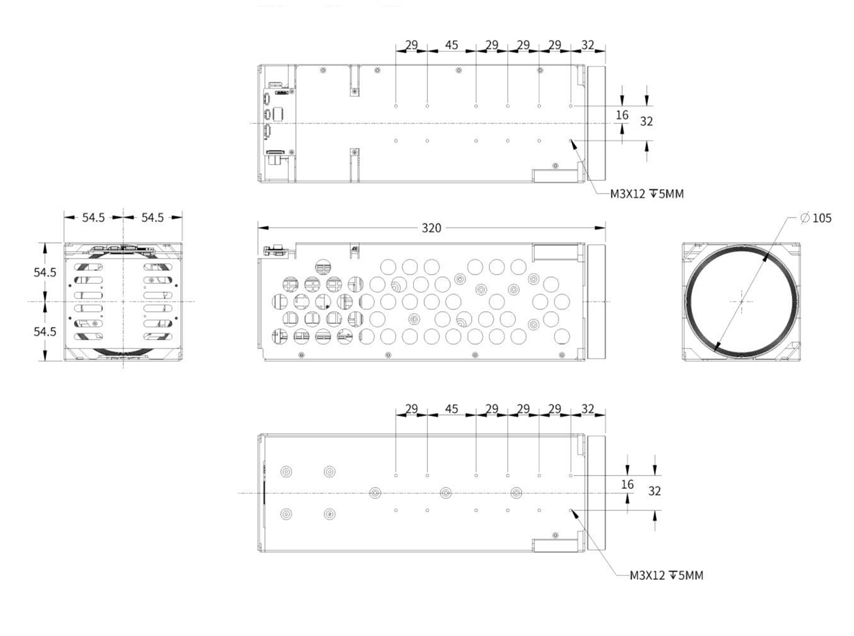

| आयाम (एल * डब्ल्यू * एच) | लगभग।320 मिमी * 109 मिमी * 109 मिमी | ||
| वज़न | 3.1 किग्रा | ||
नेटवर्क इंटरफेस
| प्रकार | पिन नंबर | पिन नाम | विवरण |
| J2_4pin ईथरनेट इंटरफ़ेस | 1 | ETHRX- | अनुकूली ईथरनेट पोर्ट, इंटरनेट RX- |
| 2 | ईटीएचआरएक्स+ | अनुकूली ईथरनेट पोर्ट, इंटरनेट RX + | |
| 3 | ETHTX- | अनुकूली ईथरनेट पोर्ट, इंटरनेट TX- | |
| 4 | ईटीएचटीएक्स+ | अनुकूली ईथरनेट पोर्ट, इंटरनेट TX+ | |
| J3_6pin पावर और UART इंटरफ़ेस | 1 | में डीसी | DC12V |
| 2 | जीएनडी | जीएनडी | |
| 3 | आरएक्सडी1 | टीटीएल स्तर 3.3V, पेल्को प्रोटोकॉल | |
| 4 | TXD1 | टीटीएल स्तर 3.3V, पेल्को प्रोटोकॉल | |
| 5 | RXD0 | टीटीएल स्तर 3.3V, विस्का प्रोटोकॉल | |
| 6 | TXD0 | टीटीएल स्तर 3.3V, विस्का प्रोटोकॉल | |
| J1_5pin ऑडियो इंटरफ़ेस | 1 | ऑडियो आउट | ऑडियो आउट (लाइन आउट) |
| 2 | जीएनडी | जीएनडी | |
| 3 | ऑडियो | ऑडियो इन (लाइन इन) | |
| 4 | जीएनडी | जीएनडी | |
| 5 | NC | NC |
एलवीडीएस इंटरफ़ेस
| पत्तन | संख्या | पिन नाम | विवरण |
| J4_30pin LVDS इंटरफ़ेस (सोनी 30pin डिजिटल इंटरफ़ेस के समान) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | जीएनडी | जीएनडी | |
| 10 | जीएनडी | ||
| 11 | जीएनडी | ||
| 12 | जीएनडी | ||
| 13 | DC | डीसी आउटपुट (डीसी + 7 वी ~ + 12 वी) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL स्तर 3.3V, VISCA प्रोटोकॉल, J3_6pin पोर्ट पर TXD0 के समान।लेकिन एक ही समय में कनेक्ट नहीं हो सकता। | |
| 19 | UART1_RX | TTL स्तर 3.3V, VISCA प्रोटोकॉल, J3_6pin पोर्ट पर RXD0 के समान।लेकिन एक ही समय में कनेक्ट नहीं हो सकता। | |
| 20 | जीएनडी | जीएनडी | |
| 21 | TXबाहर0- | ||
| 22 | TXआउट0+ | ||
| 23 | TXआउट1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
